電磁屏蔽室簡介:

電磁屏蔽室是電磁兼容( EMC )領域的重要內容,在國內應用較晚,為方便建設單位aa、領導盡快熟悉這個新興事物,特此簡介,敬請指正。

1.電磁屏蔽室的基本結構形式:

簡單說來,電磁屏蔽室就是一個鋼板房子 ,冷軋鋼板是其主體屏蔽材料。包括六面殼體、門、窗等一般房屋要素 ,只是要求嚴密的電磁密封性能,并對所有進出管線作相應屏蔽處理,進而阻斷電磁輻射出入。目前電磁屏蔽室有鋼板拼裝式、鋼板焊接式、鋼板直貼式及銅網式四大類。拼裝式為厚度1.5mm鋼板模塊拼裝而成,生產、安裝工藝較簡單,適用于小面積、屏蔽效能要求一般的工程。 可拆卸移建,但移建后屏蔽效能明顯降低。鋼板焊接武屏蔽室采用2 ~ 3mm冷軋鋼板與龍骨框架焊接而成，屏蔽效能高,適應各種規格尺寸,是電磁屏蔽室的主要形式。直貼式和銅網式用于屏蔽效能要求較低的簡易工程。

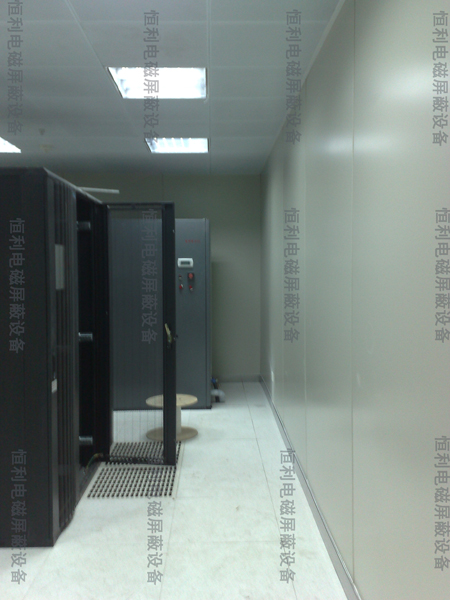

圖片來源：恒利電磁屏蔽設備

2.電磁屏蔽室的主要功能:

2.1隔離外界電磁干擾,**室內電子、電氣設備正常工作。特別是在電子元件、電器設備的計量、測試工作中,利用電磁屏蔽室(或暗室)模擬理想電磁環境,提高檢測結果的準確度。

2.2阻斷室內電磁輻射向外界擴散。強烈的電磁輻射源應予以屏蔽隔離,防止干擾其他電子、電氣設備正常工作甚至損害工作人員身體健康。

2.3防止電子通信設備信息泄漏,確保信息安全。電子通信信號會以電磁輻射的形式向外界傳播(即TEMPEST現象) , 敵方利用監測設備即可進行截獲還原。電磁屏蔽室是確保信息安全的有效措施。

3.電磁屏蔽室的基本組成內容:

3.1殼體:此處以鋼板焊接式電磁屏蔽室為例。包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成,材料規格按屏蔽室大小確定地面龍骨(地梁)應與地面進行絕緣處理。墻、頂部冷軋鋼板厚度2mm ,底部鋼板厚31m ,先在車間預制成模塊,分別焊接在龍骨框架內側。所有焊接均采用CO2保護焊,連續滿焊,并用專用設備撿漏,防止漏波。所有鋼質殼體必須進行良好的防銹處理。

3.2電磁屏蔽門:電磁屏蔽[是屏蔽室aa活動部件,也是屏蔽室綜臺屏蔽效能的關鍵，技術含量較高 ,材料特殊,工藝極其復雜,共26道I序。電磁屏蔽門有鉸鏈式插刀門、平移門兩大類,各有手動、電動、全自動等形式。如考慮使用的穩定性及性價比,則aa手動插刀式鉸鏈門(標準門1900mmx850mm )。

圖片來源：恒利電磁屏蔽設備

3.3蜂窩型通風波導窗:通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距5mm的六邊形鋼質波導管集合組成,波導管不妨礙空氣流通，卻對電磁輻射有截止作用。目前主要采用300mmx 300mmx 50mm規格的全焊接式蜂窩式波導窗,插入損耗150KHz ~ 1GHz2100dB ,完全滿足《規范》要求。屏蔽室按面積大小配置相應數量的波導窗,分別用于進風、排風、瀉壓。

3.4強弱電濾波器:進入屏蔽室的電源線、通信信號線等導體都會夾帶傳導電磁干擾,必須有相應的濾波器加以濾除。濾波器是由無源元件(電感、電容)構成的無源雙向網絡,其主要性能參數是截止頻率(低通、高通、帶通、帶阻)、插入損耗(阻帶袁減量) , 濾波性能取決于濾波級數(濾波器濾波元件數)、濾波器結構類型(單電容型C型、單電感型型、π型)等。

3.5波導管:進入防護室的各種非導體管線如消防噴淋管，光纖等,均應通過波導管,波導管對電磁輻射的截止原理與波導窗相同。

3.6室內電氣、室內裝修:包括穿管走線、配電箱、照明、插座及吊頂、墻面裝修、地面防靜電地板等。為確保屏蔽室穩定運行,電氣裝修材料必須選用符合國家標準的防火、防潮、環保產品。

4.電磁屏蔽室I程的相關問題:

4.1空調系統:屏蔽室空氣調節系統可根據實際情況配置。有中央空調時可由波導窗直接接入,也可單獨安裝空調。民用空調、商用空調、精密空調均可選用,空調電源線、內外機控制信號線、氣水管都必須進行相應屏蔽處理。

4.2消防報警系統:電磁屏蔽室應配備消防報警和噴淋系統。報警信號線及相關控制信號也要分別進行濾波處理。-般配置煙感報警信號-路。

4.3接地系統:因工作時殼體有一定漏電(與濾波器工作特性有關) , 故防護室接地要求極高。要求單點接地，跟地質因素有關,接地電阻≤1Ω。

4.4電源系統:屏蔽室電源一般按需要配置設備電源、空調照明輔助電源。因工作時殼體有一定漏電,故防護室電源不能經過漏電保護器。

4.5隔震:人防、國防指揮所工程的通信要素室都涉及隔震工程,與電磁脈沖防護室有密切的交叉施工關系。隔震分標準隔震和簡易隔震,前者工藝復雜,造價較高,簡易隔震由黃沙層、混凝土層組成。

4.6進排風管:電磁脈沖防護室要與進排風管銜接,應在其鋪設到位后才能進場安裝。

5.電磁屏蔽室I程建設程序:

電磁屏蔽室工程包括現場測量、技術設計、 生產安裝圖紙、車間生產、現場安裝、自檢、驗收等程序。

5.1屏蔽室安裝現場準備:

安裝現場要求一 干(環境干燥)、二凈(室內、室外清潔無雜物)、三平(頂、墻、地平)、四到位(風氣水管、強弱電、接地線到位)。

圖片來源：恒利電磁屏蔽設備

5.2車間生產:

包括殼體鋼板模塊制作、龍骨框架材料準備、電磁脈沖防護門制作、波導窗制作;濾波器、波導管、室內電氣、內裝材料配置等。

5.3包裝、運輸、搬運:

地下工程多偏僻,道路差,特別是材料搬運困難,應進行良好組織。

5.4現場安裝:

包括搭建龍骨框架,鋼板模塊焊接,防護門、濾波器、波導窗、轉接板等安裝,波導窗與空調風口銜接,防護效能自檢,室內電氣鋪設,內裝修等環節。如有一級防震則涉及交叉作業,需做好協調工作。

5.5產品自檢:

為**屏蔽室建設工程質量,確保驗收順利,承建單位應具備質量自檢能力,能否主動把握產品質量,是衡量其綜合實力的重要因素。屏蔽室自檢包括殼體自檢,即在屏蔽殼體完成時進行初檢，主要目的是查漏、補漏。

5.6組織驗收:

由建設單位邀請權威機構對屏蔽室進行全面檢測、鑒定,是屏蔽室建設的后續環節。因家自檢標準一般高于驗收標準， 故一 次驗收臺格率應在98%以上。

6.工程周期:

工程周期是建設方關注的一一個重 要因素,今以20 ~ 30m2屏蔽室為例簡單說明:設計圖紙3天,車間生產7天,現場安裝15天,另加運輸時間,一般在30天左右。
