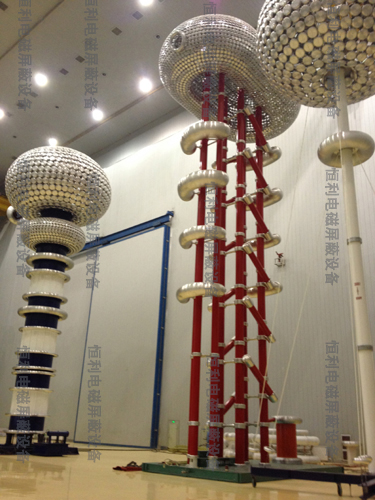

1.高壓試驗大廳的屏蔽效能指標:

　　屏蔽效能:

　　0.5 MHz~ 1.6 MHz≥70 dB3、

　　高斥試驗大廳混響要求:

　　混響時間: < 5S ( 400Hz時)

　　2.屏蔽范圍的組成:

　　包括大廳屏蔽主體及試驗大廳內相配套的控制室,控制室面向屏蔽大廳外的部分按大廳屏蔽體的設計方案,面向大廳部分只需考慮控制室內的設備及人員的安全, 采用屏蔽板體和可視屏蔽窗做屏蔽層，控制室 講出屏蔽體外的門用單離剛樂屏蔽門。

　　關鍵設備及配套系統包括電磁屏蔽門、供配電與照明系統、通風系統、消防系統。以及與工藝配套的插座箱等的接入處的屏蔽處理、屏蔽觀察窗及控制室內部裝修等部分組成。

　　產品展示：

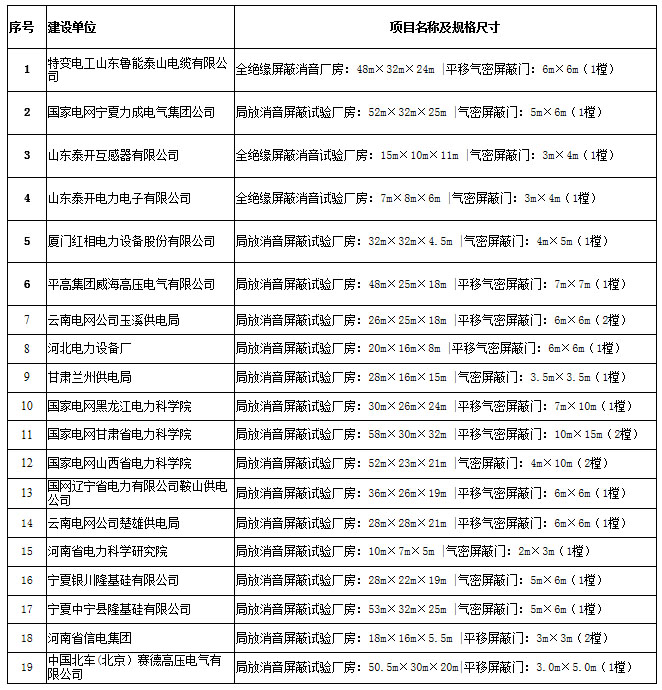

　　建造規模:

　　大廳屏蔽殼體尺寸(約) : 72x45x40(H)m;控制室的總尺寸(約) : 45*4.5x3.6 (H)m .

　　3.技術要求:

　　( 1)在所有到高壓試驗室的]外安裝警燈(綠燈和紅燈)及工作指示燈, 并和開關柜相連,紅燈表示高壓已加上,綠燈表示可以進入試驗室。

　　( 2)所有到高壓試驗室的門都安裝有限位開關作為安全監控系統(安全回路) , 連線引至電源區附近的開關柜。

　　( 3)安全回踏連接所有門開關和所有試驗回路,任門被誤操作息外打開現試驗系統戰障的情況下,它會自動切斷所加的高壓。

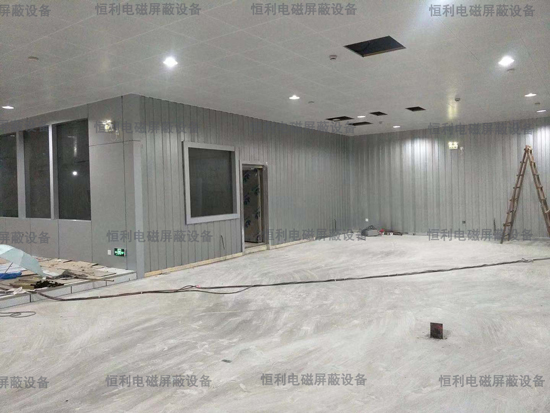

　　(4)屏蔽板體采用80.6鍍鋅鋼板經過滾涂白灰色面漆后沖孔(孔L徑P0.8、穿孔率2%)并模壓成標準模塊板,模塊間采用搭接，接縫采用緊固件(間距50mm )側壓用導電襯壓接密封,保證整個屏蔽板的電連接可靠。

　　(5)為減少高空中的工作量,小模塊在現場臨時搭建的工作平臺上拼裝成盡量大的模塊,再將大模塊進行整體吊裝。

　　(6)大廳的各種窗潤(進口、回XL、排XL、照明燦具山、消防檢查[門、消防泡活動」電力配電箱、電源插座箱、消防水點地蒜等)與板體的連接處均采用非沖孔鋼板做成的各種框件與屏蔽板壓接連接,表面噴同色油漆。所有孔洞四周采用裝飾條裝飾。

　　(7)另外為保證整個大廳內無明顯尖角存在,大廳的豎向陰角采用45度倒角員滑過渡,該倒角采用廠內制作的特殊模塊板與大平面銜接,連接形式同墻面板體連接形式。外側用6 3#槽鋼制作次標條與鋼構主標條銜接回定。

　　(8)電磁屏蔽門:

　　屏蔽門是屏蔽室的關鍵設備, 是工作人員及設備進出的主要通道,在確保屏蔽效能的同時,它的可靠性、實用性及開啟方便將至關重要。上懸掛平移氣密屏蔽門

　　本力案采用橫向平移運動形式,門扇出吊門行車梁文承,作平移運動。門扇底邊及門柜的左白上三邊裝有彈性回復件,門扇和框的接觸足出門扇移入門框后,氣缸頂出彈性膠棒,壓迫彈性回復件使門扇和門框貼緊,從而達到完全電磁密封的要求。屏蔽門設有平移動力裝置,氣密裝置。手動屏蔽門

　　屏蔽小門求用單簍片與門框調板壓緊接觸的方式,以確保屏蔽效能達到要求。外表面噴塑,顏色與屏蔽板一致。
