關于超5類線水晶頭與6類線水晶頭有什么不同？6類水晶頭如何接線？有朋友提到屏蔽雙絞線，這個確實在平時提的不多，我們通常說的超5類線和6類線，是指超5類和六類非屏蔽雙絞線。那什么是屏蔽雙絞線呢？STP、SFTP、UTP、FTP、ASTP又分別是什么?什么的超五類雙屏蔽網線?什么是超五類單屏蔽網線?、、、、我們今天來看下。
一、屏蔽網線與非屏蔽網線的區別

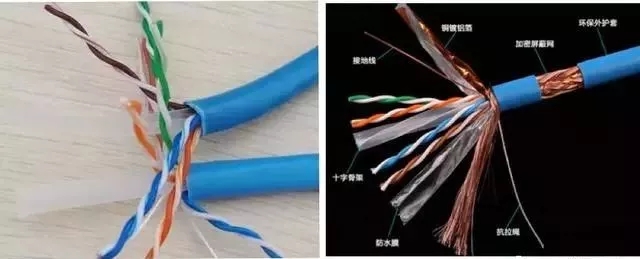

我們來看下他們的外觀。

上面6類屏蔽線是單層屏蔽。
從外觀可以看得出，屏蔽網線內部有屏蔽用的鋁箔或者是銅編織網。
有單層或多層屏蔽和獨立屏蔽。

雙屏蔽雙絞線，每組雙絞線都有一層屏蔽，外層還共用一層或多層屏蔽
屏蔽網線指的是內部有屏蔽層的網線，屏蔽層指的是鋁箔和編織網。單屏蔽網線的屏蔽層只有一層鋁箔紙，雙屏蔽網線在對絞線外包裹著一層鋁箔，并有一層金屬編織網，雙屏網線和非屏蔽網線是根據的使用的環境不同來區分的，雙屏蔽網線主要是用有強干擾的環境中，非屏蔽網線是使用在普通日常的網絡環境中。
二、屏蔽網線用途
正因?yàn)槠帘尉W(wǎng)線的結構，所以決定了他的用途，屏蔽是為了降低外界電磁干擾對數據傳輸造成的影響，常用于電磁環境復雜干擾較強的機房環境。
干擾的環境會造成網線傳輸信號斷續，甚至中斷，無法正常傳輸信號。而使用屏蔽網線能很好的抵抗干擾，保持傳輸正常，且有良好的保密性能，屏蔽布線的屏蔽結構對減低線纜間的相互干擾有先天優勢，不僅可以屏蔽外界的電磁信號，鋁箔也同時阻斷了線纜本身的電磁泄露，不會發射干擾信號影響其他線纜的工作，可以防止信息被竊聽。
在屏蔽網線中，都會有一條銅線，也就是地線，可以采用屏蔽型RJ45插座，使用時排流線一端接地。地線能更好的屏蔽外來的信號。屏蔽網線需要良好的接地，和屏蔽線路才能很好的降低強干擾對網絡信號影響，在非必要的情況下，不要使用屏蔽網線，因?yàn)槠帘尉W(wǎng)線的布線要求高，不僅要求系統中的配件都是帶屏蔽的，且要有良好的接地才能起到作用。如果接地不好，那么效果會非常的差。
超五類單屏蔽網線是什么？
超五類單屏蔽網線需求整個體系全部是屏蔽器材，包括網線、模塊、水晶頭等。比起超五類非屏蔽網線，除了對絞線和填充繩，外層是由鋁箔包裹，能夠減少輻射。使用的環境如電磁輻射嚴重、對數據傳輸要求嚴格，便可采用超五類單屏蔽網線值得信賴。
超五類雙屏蔽網線是什么？
雙屏蔽網線在對絞線外包裹著一層鋁箔，并有一層金屬編織網，適用于高速網絡和高保密性傳輸，以減少輻射。這種屏蔽線適用于高頻信號弦波信號之應用領域，應用于住宅綜合布線系統的用戶通信引出端到配線架之間的布線。
三、STP、SFTP、UTP、FTP、ASTP的區分
STP：即獨立屏蔽雙絞線，在芯線外增加鋁箔層，每對線都有一個鋁箔屏蔽層，目的在于減少信號的衰減。每4對線合包還有一個金屬編織屏蔽層，這已經達到七類網線的結構標準。適用于高速網絡和高保密性傳輸，可支撐未來應用更新，可以統一布線平臺，多種媒體信息共同傳輸。

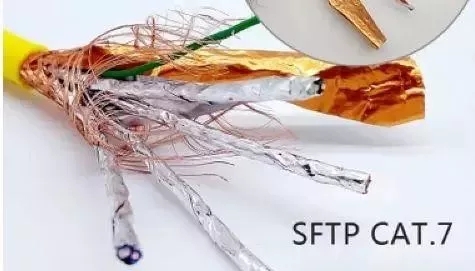

SFTP：即雙屏蔽雙絞線，在STP的鋁箔基礎上增加編織網，通常用鋁鎂絲編織網、鍍錫銅網，外層是PVC外被，總體說則是有兩層屏蔽層、且兩層屏蔽層之間必須有絕緣隔離。它的優勢在于有效減少環境磁場、信號干擾，內部信號衰減程度低。缺點是柔軟性差且昂貴，這種具抗干擾及高度保密傳輸?shù)木€材,適用特殊環境的專業布線工程中。
UTP：即非屏蔽雙絞線，這類是目前普通市場應用.多的布線系統線材，用于傳輸帶寬在250MHz以下，沒有特殊性能要求的普通網絡應用，整體性能符合要求、價格便宜、施工和維護方便。但此類型的性能.高極限僅支持六類網線的布線系統。
FTP：即鋁箔屏蔽的雙絞線，其具有使用帶寬較大、有一定抗干擾能力、減少信號衰減，回收低煙無鹵、環保的優點。
ASTP：即鎧裝型雙絞屏蔽網線(電纜)則是較為特殊的雙屏蔽網線，在以上雙屏蔽線的基礎上，外層為鋼帶鎧裝層，使用時，鋼帶鎧裝層兩端接地，.內層屏蔽一端接地。具有雙屏蔽線的效果外，強度較高，可用于鼠害頻繁或有防爆要求的布線系統，一般屏蔽線比非屏蔽線在成本和安裝上都會貴一些，彎曲性能稍差。但適用于一些特殊環境和屏敝系統綜合布線。大家可以在了解自身情況后合理選擇，優化成本及布線效果。
補 充:
屏蔽網線需要使用帶有金屬屏蔽罩的網線接頭，并且線材內的屏蔽層必須和屏蔽罩緊密連接，這對于使用一般網線鉗手工壓接線頭的用戶來說是比較困難的。
