拼裝式：采用優質鍍鋅鋼板沖微孔加工成波浪形屏蔽板，中間夾導電襯，電阻焊點焊焊接。

 焊接板：采用優質鍍鋅鋼板沖孔后壓制成波浪板，后背接縫滿焊。

性能指標：屏蔽指標：0.015～1.6MHz≥60～90dB 按測試產品的場地要求滿足GB/T30842-2014標準或按用戶特殊需求 混響時間： t<5s (500 Hz時)

主要用途：適用于電纜、變壓器、互感器、高壓開關以及電纜、電纜附件等各種電壓等級（110KV、220KV、500KV、1000KV）局部放電試驗或沖擊試驗。

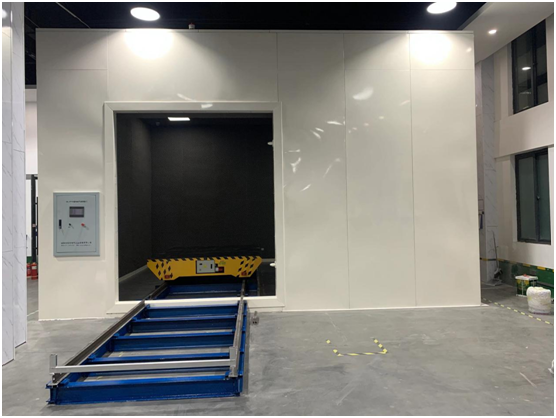

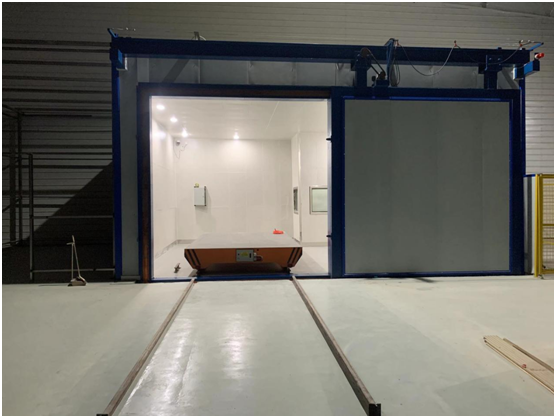

結構組成： 1）屏蔽體：波紋板側壓式結構或模塊平板側壓式結構，側壓用導電襯壓接密封形成的屏蔽五面殼體；熱鍍鋼板網或鋼板焊接而成的屏蔽底；被測物通行的屏蔽大門；人員通行的屏蔽小門；通風波導窗、濾波器及各類氣液管接入處理 屏蔽大門分為平移和提升兩大類，采用平面壓接屏蔽方式可根據使用要求定制大型尺寸的屏蔽門，克服了傳統屏蔽結構因尺寸精度要求高而只能用于小型尺寸的門的缺點，屏蔽性能穩定，外形美觀，操作方便可靠，使用壽命長，維修率低。 2）由試驗大廳的特殊性須配備控制室，用以放置各類試驗。
